 Автономный автоматизированный фотоплетизмограф для человека и животных

Авторы

Юран С.И., д.т.н., профессор, Татарских А.Ю., выпускник ФЭЭ.

Цель проекта

Создание беспроводного устройства для регистрации пульсовой кривойметодом фотоплетизмографии

Область применения

Разработанный фотоплетизмограф может быть использован для контроля сосудистой системы животных в условиях ферм.

 Описание, технические характеристики

Фотоплетизмограф позволяет регистрировать пульсовые кривые биообъекта с использованием оптоэлектронного датчика, работающего в различных областях спектра, без электрического контакта с биотканью.

Пульсовой волной называют распространяющуюся по артериям волну повышенного давления, которая вызвана выбросом крови из левого желудочка в аорту при сокращении сердечной мышцы. Таким образом, пульсовая волна является механическим проявлением сердечной деятельности и перемещением крови.

Метод фотоплетизмографии основан на регистрации изменений оптической плотности исследуемой ткани (органа). Для этого исследуемый участок ткани облучается светом определенной длины волны и после рассеивания (или отражения, в зависимости от положения оптопары), попадает на фотоприемник. Интенсивность света, рассеянного исследуемым участком ткани (органа), определяется количеством содержащейся в нем крови. Регистрация изменений кровенаполнения тканей в динамике дает пульсовую кривую (рисунок 1). Анализ амплитудно-временных параметров пульсовых кривых по ряду информативных точек (a, A, B,C, D, E, F и другие) на рисунке 1, а также спектральный анализ пульсовых кривых позволяет получить ценную информацию о состоянии периферической гемодинамики пациента.

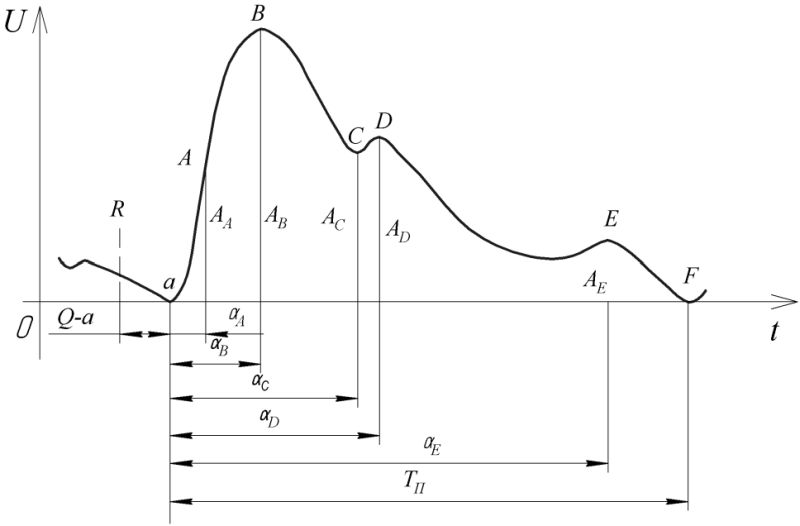

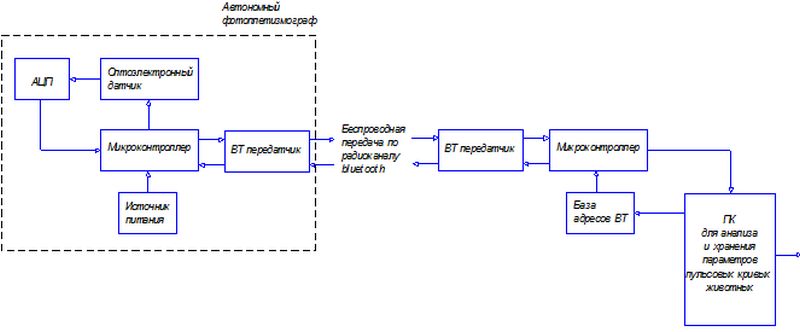

Пульсовая кривая и ее амплитудно-временные параметры	Структурная схема регистрации пульсовых кривых

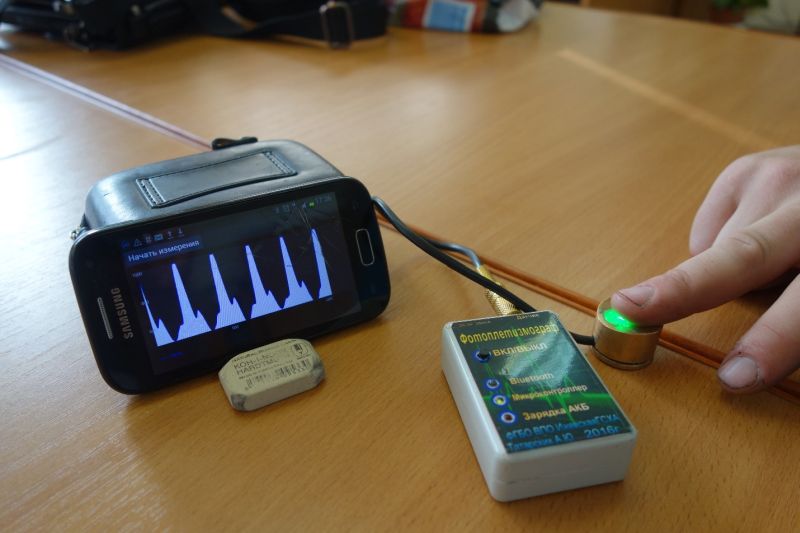

Общий вид разработанного автономного фотоплетизмографа с датчиком, работающем в зеленой области спектра, и регистрацией сигнала на смартфонс помощью Bluetooth

Преимущество предлагаемого устройства – возможность беспроводной передачи сигнала фотоплетизмограммы с помощью   Bluetooth, что повышает удобство и мобильность регистрации пульсовой кривой,например, с животных непосредственно в условиях фермы.

Защита интеллектуальной собственности.

При разработке использовались как известные технические решения, так и собственные, представленные в авторских свидетельствах №№ 1702980, 1702983, 1766336 и патентах №№ 2231952, 99946.
